Гидравлические передавливатели для полиэтиленовых труб: силовой перехват потока

Когда речь заходит о перекрытии полиэтиленовых трубопроводов диаметром от 110 мм и выше, возможности механических винтовых передавливателей заканчиваются. Усилие, которое может развить человек с рычагом, недостаточно для полного схлопывания крупногабаритной трубы с толстой стенкой. Здесь на сцену выходят гидравлические передавливатели — агрегаты, способные развивать десятки тонн сдавливающего усилия при минимальных физических затратах оператора.

Конструктивные основы

Гидравлический передавливатель — это замкнутая силовая конструкция, в которой роль исполнительного механизма выполняет гидроцилиндр двустороннего или одностороннего действия. Базовыми элементами системы являются:

• Силовая рама: С-образная или П-образная стальная конструкция из толстолистовой легированной стали. В отличие от механических моделей, здесь рама испытывает колоссальные нагрузки на разрыв — до 30-50 тонн. Поэтому используется термически обработанная сталь с высоким пределом текучести.
• Гидроцилиндр: Встроенный или выносной поршневой механизм, преобразующий давление масла в поступательное движение штока. Чаще всего применяются цилиндры с возвратной пружиной для автоматического раскрытия после сброса давления.
• Насосная станция (привод): Ручной гидронасос (для полевых работ) или электрогидравлическая станция (для стационарного применения). Ручной насос развивает давление до 700-800 бар, создавая на штоке усилие до 20-30 тонн.
• Передавливающие вальцы: Два параллельных цилиндрических ролика из хромированной или цементированной стали. Для разных диаметров и SDR предусмотрены сменные вальцы с различным радиусом скругления.
• Манометр: Контрольно-измерительный прибор, показывающий текущее давление в системе. Позволяет дозировать усилие и фиксировать момент полного перекрытия трубы.

Типы гидравлических передавливателей

В зависимости от условий эксплуатации и требований к мобильности, гидравлические пережимы делятся на три основных класса.

1. Ручные гидравлические передавливатели

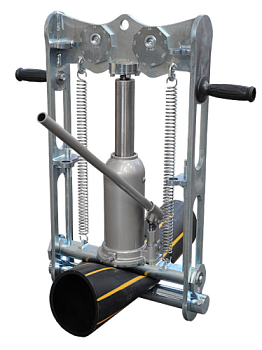

Наиболее распространенный тип для диаметров 110-200 мм. Представляют собой компактную раму со встроенным гидроцилиндром и подключаемым ручным насосом через быстроразъемное соединение. Оператор качает рычаг насоса — шток выдвигается, сближая вальцы. Вес такого устройства — 15-25 кг. Способен пережать трубу ПЭ 100 SDR 11 диаметром до 160 мм.

2. Раздельные гидравлические системы (с выносной станцией)

Для диаметров 200-400 мм и толстостенных труб. Силовая рама устанавливается непосредственно на трубу, а гидронасос с маслобаком выносится на расстояние до 5-10 метров. Это позволяет работать в узких траншеях, где нет места для манипуляций с тяжелым инструментом. Применяются двухпоршневые насосы с высокой производительностью — до 2-3 см³ за ход.

3. Стационарные гидравлические передавливатели

Монтируются на ремонтных базах или в цехах укрупнительной сборки. Используются для плановой замены запорной арматуры и врезок в трубопроводы большого диаметра (до 630 мм). Оснащены электрогидравлической станцией, автоматическим поддержанием давления и системой аварийного сброса.

Преимущества гидравлики перед механикой

Выбор гидравлического передавливателя обоснован не только при работе с большими диаметрами. Есть принципиальные преимущества, которые делают гидравлику приоритетной даже на некоторых трубах малого диаметра.

• Развиваемое усилие: Гидравлика позволяет легко достигать 30-50 тонн на штоке. Для механического винта с ручным рычагом предел — 3-5 тонн. Это прямое ограничение по максимальному диаметру.
• Плавность нагружения: Винтовой механизм передает усилие дискретно — один оборот, один шаг. Гидравлика работает линейно, позволяя точно дозировать сжатие по манометру.
• Фиксация без обратного хода: В гидросистеме есть обратный клапан. Даже если оператор отпустит насос, давление останется. Механический винт требует стопорения или постоянного удержания рычага.
• Меньшая усталость оператора: На трубе 160 мм механический передавливатель потребует рычага длиной 1,2-1,5 метра и физических усилий, сопоставимых с затягиванием гаек мостового крана. Гидравлика работает легкими качаниями насоса.
• Контроль усилия: Манометр дает объективное значение давления, по которому можно судить о степени пережатия и состоянии трубы. В механических моделях ориентир — только тактильные ощущения оператора.

Ограничения и риски

Гидравлический передавливатель — мощный, но требовательный к обслуживанию и опасный при неправильной эксплуатации инструмент.

• Утечки масла: Основная проблема полевых гидравлических систем. Поврежденный шланг, изношенный уплотнитель поршня или засоренный клапан приводят к падению давления и неполному пережатию. Ремонт в полевых условиях сложен — нужен ремкомплект и чистый сухой бокс.
• Температурные ограничения: Гидравлическое масло густеет на холоде. При температуре ниже -15°C работать ручным насосом становится крайне тяжело. Рекомендуются зимние сорта масла (Viscosity 32 или ниже) и предварительный прогрев.
• Опасность разрыва: Развиваемое гидравликой усилие таково, что можно не просто пережать, а разрезать трубу, если вальцы имеют острые кромки или если труба зажата на камне. Обязателен ограничитель хода.
• Воздух в системе: Попадание воздуха в гидроцилиндр делает работу рывками — шток выдвигается неравномерно, что опасно для хрупкого при отрицательных температурах полиэтилена.

Выбор гидравлического передавливателя: параметры

При приобретении гидравлического инструмента для пережатия полиэтиленовых труб ориентируются на следующие характеристики.

1. Максимальный диаметр трубы по паспорту: Производители указывают предельный наружный диаметр и соответствующий SDR. Не берите модель «впритык» — нужен запас 10-15%. Если по паспорту максимум 160 мм, труба 160 мм SDR 9 (толстая стенка) может уже не пережаться.
2. Рабочее давление насоса: Измеряется в барах. Ручные насосы обычно дают 600-800 бар. Чем выше давление, тем компактнее может быть цилиндр при том же усилии. Но требуются качественные шланги и соединения.
3. Типоразмер вальцов: Для каждого диаметра и SDR требуется свой радиус скругления вальцов. Универсальные модели комплектуются сменными парами. Использование неподходящих вальцов приводит к заломам и складкам на стенке трубы.
4. Длина хода штока: Показывает, насколько могут развестись вальцы после сброса давления. Для труб большого диаметра нужен ход не менее 100-150 мм, иначе передавливатель сложно надеть на трубу и снять после пережатия.
5. Масса: Гидравлический передавливатель для трубы 200 мм весит 30-40 кг. К этому прибавляется масса насоса (8-12 кг) и шлангов. Для работ на высоте или в колодце это критично — нужны такелажные приспособления.

Эксплуатация и обслуживание

Гидравлические системы чувствительны к загрязнениям. Перед каждым подключением необходимо протирать быстроразъемные соединения, прокачивать систему для удаления воздуха, проверять уровень масла в баке. После завершения работ давление в системе сбрасывается до нуля, вальцы разводятся в крайнее положение, шланги отсоединяются и закрываются защитными колпачками. Хранить гидравлический передавливатель следует в горизонтальном положении, без нагрузки на шток. Раз в год рекомендуется менять масло и проверять герметичность уплотнений — замена сальников и манжет в гидроцилиндре производится в специализированной мастерской.

Распространенные ошибки

• Пережатие без манометра: Некоторые бюджетные модели не имеют манометра, ориентируясь на «инженерный расчет». Это прямой путь к разрыву трубы или выходу цилиндра из строя.
• Использование неоригинальных шлангов: Шланги высокого давления должны выдерживать 1,5 от рабочего. Бытовые гидравлические шланги от домкратов часто рассчитаны на 300-400 бар — при 700 они лопаются.
• Работа с перекошенной рамой: Если передавливатель установлен не перпендикулярно оси трубы, нагрузка идет на один вальц, и труба сминается односторонне.
• Игнорирование проверки трубы: Перед установкой передавливателя трубу необходимо очистить от абразивов и проверить на наличие царапин. Гидравлическое усилие превратит глубокую царапину в продольный разрыв.
